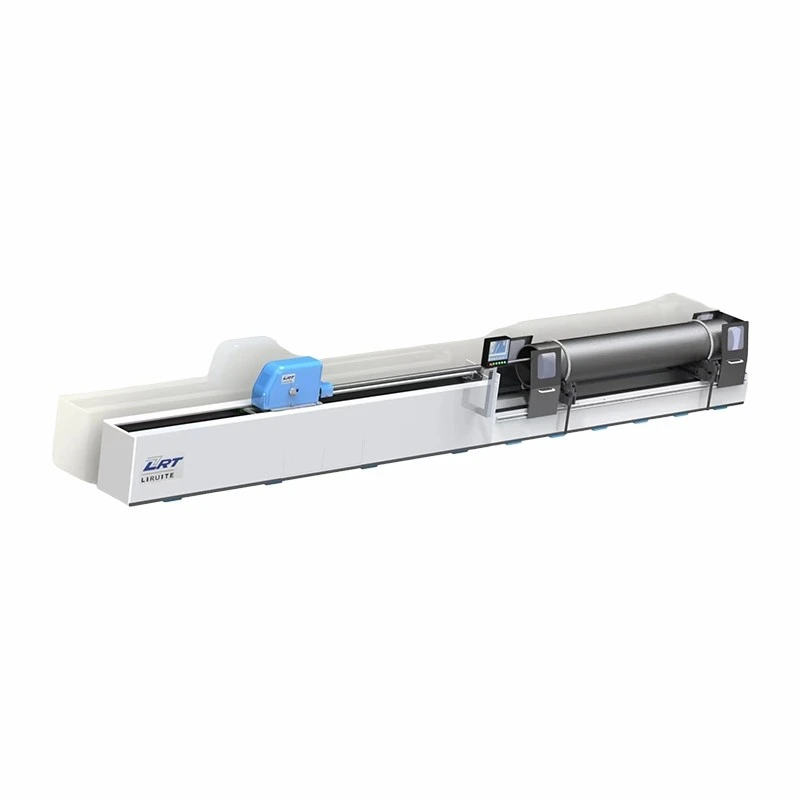

유압 실린더 호닝



1 스핀들 기어박스 QWH-01 Liruite
2 스핀들 모터 7.5KW Dongsheng
3개의 스핀들 모터 드라이버 Schneider
4 피드 모터 1KW 슈나이더
5 피드 모터 드라이버 슈나이더
6 왕복 모터 4.5KW 슈나이더
7 슈나이더 왕복 모터 드라이버
8 디지털 제어 시스템 JW-2 특수 시스템 슈나이더
9인치 터치스크린 올인원-인-하나의 기계 Kunlun
10 베어링 NSK 일본 세이코
이탈리아에서 온 11개의 커플링
12 항공 커넥터/전기 부품 Schneider Electric
13 호닝툴 리루이트
14 고정 장치 V-형 고정 장치: 260-1400mm Liruite
15 여과 시스템, 3단계-여과, 고품질-중국 브랜드
16 기타-예비 부품, 가이드 레일, 공압 부품 등과 같은 고품질 중국 브랜드





모델	깊이 (MM)	범위 (MM)	엘(MM)	여(MM)	흠)	무게 (KG)
JWH-1000	1000	Φ50-φ1000	5500	950	1850	2600
JWH-2000	2000	Φ50-φ1000	7500	950	1850	3100
JWH-3000	3000	Φ50-φ1000	9500	950	1850	3800
JWH-4000	4000	Φ50-φ1000	11500	950	1850	4200
JWH-5000	5000	Φ50-φ1000	13500	950	1850	5800
JWH-6000	6000	Φ50-φ1000	15500	950	1850	6200
JWH-7000	7000	Φ50-φ1000	17500	950	1850	6800
JWH-8000	8000	Φ50-φ1000	19500	950	1850	7200
JWH-9000	9000	Φ50-φ1000	21500	950	1850	7500
JWH-10000	10000	Φ50-φ1000	23500	950	1850	8000
JWH-스페셜	최대20000	Φ50-φ2000	분명치 않은	분명치 않은	분명치 않은	분명치 않은





이 공작 기계 본체는 용접된 강철 프로파일로 만들어지며 응력을 완화하기 위해 다중 템퍼링을 거쳐 용접 응력이 제거됩니다. 대형 갠트리 가공기를 사용하여 가공하고 한 번의 클램핑 작업으로 완료됩니다. 공작 기계는 강도가 높고 기하학적 위치 결정 정확도가 뛰어납니다. 그리고 공작기계의 장기적인 안정성과 높은 정밀도를-보장할 수 있습니다.



스핀들 박스는 이 공작 기계의 핵심 구성 요소로 모든 기어의 정밀도가 6이고 모든 베어링이 고정밀 베어링으로 ​​수입되어 고속, 높은 변속비 및 저소음 변속기 성능을 보장합니다. 동시에 모든 구성 요소는 유한 요소 힘 분석과 컴퓨터 동적 시뮬레이션을 통해 최적화되어 높은 신뢰성을 입증합니다. 스핀들 박스는 가공 범위 내에서 파이프 피팅의 일정한 출력 호닝을 달성할 수 있는 깊은 구멍 호닝 기계용으로 특별히 개발되었습니다. 스핀들 박스 드래그 플레이트의 슬라이딩 장치는 한 번의 호닝 사이클 후에 가공된 구멍에서 스핀들 상자와 호닝 도구를 쉽게 제거하고 구멍 검사 및 측정을 용이하게 하며 오일 스톤 및 공작물의 교체를 용이하게 하고 호닝 헤드를 안전한 상태로 유지하며 공작물 긁힘을 방지할 수 있습니다. 동시에 동일한 공작물의 경우 스트로크의 시작 및 종료 매개변수가 변경되지 않고 유지되도록 보장할 수 있으며 다음 작업 사이클에서는 매개변수를 재설정할 필요가 없으므로 작업 효율성이 향상됩니다.



왕복동 시스템은 왕복동 모터, 감속 기어박스, 능동 및 수동 스프로킷 박스, 롤러 체인으로 구성됩니다. 왕복 동력은 4.5KW이고 왕복 속도는 분당 0-40m이며 속도는 조정 가능합니다. 시스템의 반복 위치 정확도는 0.1mm입니다. 체인 텐션은 공장 출고 전 조정되어 있으며, 일정 시간 작업 후에는 스핀들 베드 테일에 있는 M30 너트를 조정하여 정기적으로 점검해야 합니다.







서보 모터, 고조파 감속기, 1치형 유성 가속도, 커플링 등으로 구성됩니다. 이송 분해능 0.001mm의 자동 오일스톤 보상 시스템으로 가공 치수의 안정성을 보장합니다.







제어 시스템은 15' 컬러 터치 스크린 인간{2}}기계 상호 작용 인터페이스를 갖춘 Liruite가 자체 개발한 호닝 제어 시스템입니다. 모든 전기 부품은 IP65 이상의 보호 수준, 안정적인 성능, 입력 및 출력용 예약 인터페이스, 터치스크린 제어 작동 인터페이스, 다국어 텍스트 디스플레이를 갖춘 잘 알려진 브랜드 제품이며 처리 매개변수 입력, 처리 모니터링 및 수동 제어 기능에 사용됩니다. 호닝 공정 상태를 동적으로 표시하고 호닝 헤드 속도, 왕복 스트로크 속도, 왕복 스트로크 위치, 이송 속도 및 이송 속도와 같은 가공 매개 변수를 터치 스크린에 설정합니다. 호닝머신의 다양한 동작에 대한 수동조작, 가공 모니터링, 고장알람 표시도 가능합니다. 결함 경보는 터치스크린 결함 경보 인터페이스에 표시되며 결함 표시 및 텍스트 표시를 통해 결함 지점을 신속하게 식별할 수 있습니다. 시스템에는 수동 및 자동 전환 기능이 있습니다. 시스템에는 공작물 치수의 일관성을 보장하기 위한 자동 기하학적 정확도 복구 기능이 있습니다. 전기 제어 캐비닛은 수직으로 독립되거나 침대 아래에 배치될 수 있습니다.







이 장치에는 윤활 시스템, 자기 여과 시스템 등이 포함됩니다. 2차 여과용 자기 분리기는 여과 용량이 50L/min 이상, 오일 탱크 용량이 500L, 조절 ​​가능한 온도 및 독립적인 칩 수집 상자를 갖추고 있어 여과된 폐기물을 쉽게 제거할 수 있습니다. 상황에 따라 비자성 물질을 필터링하기 위해 종이 테이프 필터를 선택할 수 있으며, 호닝 오일의 일정한 온도 작동을 유지하기 위해 오일 쿨러를 사용할 수 있습니다. 특정 공급 구성은 항목 8의 장비 목록에 따릅니다.



조정 가능한 고정구 범위와 수동 로딩 및 언로딩 방식을 갖춘 특수 고정구를 설계합니다. 고정 장치 위치 지정은 안정적이고 조정이 용이하며 로딩 및 언 로딩이 편리하고 빠릅니다. 공압식 자동 고정 장치와 자동 로딩 및 언로딩 시스템을 선택적으로 장착할 수 있으며 호닝 생산 라인은 고객 요구 사항에 따라 맞춤화할 수 있습니다. 특정 공급 구성은 항목 8의 장비 목록에 따릅니다.



1:15년의 호닝 머신 연구 ​​및 생산 경험
2: 독립적인 지적 재산권을 갖춘 호닝 머신 운영 소프트웨어
3: 모터 및 전기 부품은 유럽 또는 일본 브랜드에서 공급됩니다.
4: 시장에서 신뢰성을 인정받았습니다.
5: 우수한 기술 팀
6: 우수한-애프터 서비스 팀





1: 2010년부터 중국 시장에서 높은 평가를 받는 호닝 머신 제조업체입니다.
2: 우리는 경험이 풍부하고 젊고 책임감 있는 팀을 보유하고 있습니다.
3: 우리는 우수한 기술 팀을 보유하고 있습니다. 우리는 우리 제품을 자랑스럽게 생각합니다.
4: 품질 보증! 고객에게 배송하기 전에 공장의 품질 감독 부서에서 품질을 엄격하게 관리합니다.
5:특수 공작물 호닝에 대한 고객 요구에 따라 특수 호닝 기계 및 도구를 사용자 정의하십시오.



현재 호닝 머신은 주로 수직형과 수평형의 두 가지 유형으로 분류됩니다. 수직 기계는 다중 스테이션 유형과 단일 스테이션 유형으로 더 구분됩니다. 또한 수직 기계는 힌지 호닝 기계와 확장 호닝 기계로 구분됩니다.





수평 호닝 머신에는 수평으로 움직이는 스핀들이 있습니다. 이 호닝 머신의 장점은 최대 20m의 매우 긴 스트로크로 공작물을 처리할 수 있다는 것입니다. 단점은 수평호닝머신은 스핀들의 수평이동으로 인해 가공정도가 부족하고, 호닝로드가 자체 중력을 받고 있어 초-초정밀 공작물을 가공할 수 없다는 점입니다. 반면, 수직 호닝 머신은 초-초정밀 가공물을 가공할 수 있으며, 호닝 후 최대 테이퍼와 타원은 0.001mm에 달합니다. 그러나 수직형 호닝머신의 한계로 인해 길이가 너무 긴 공작물은 가공할 수 없습니다. 3m가 넘는 공작물을 가공하려면 공장 건물의 층고가 높아야 합니다.





유압 호닝 머신은 주로 유압 실린더 라이너 가공에 사용됩니다. 실린더 라이너 가공에서 실린더 라이너의 표면은 호닝 패턴이라고도 알려진 균일하고 작은 다이아몬드 패턴을 가질 수 있습니다. 호닝 패턴이 형성되면 실린더 라이너 내벽면에 유막층이 형성되어 건식 연삭을 방지할 수 있습니다. 이는 실린더 밀봉 링의 수명을 크게 늘리고, 실린더가 낮을 때 크롤링 및 흔들림을 감소 및 완화할 수 있습니다.
